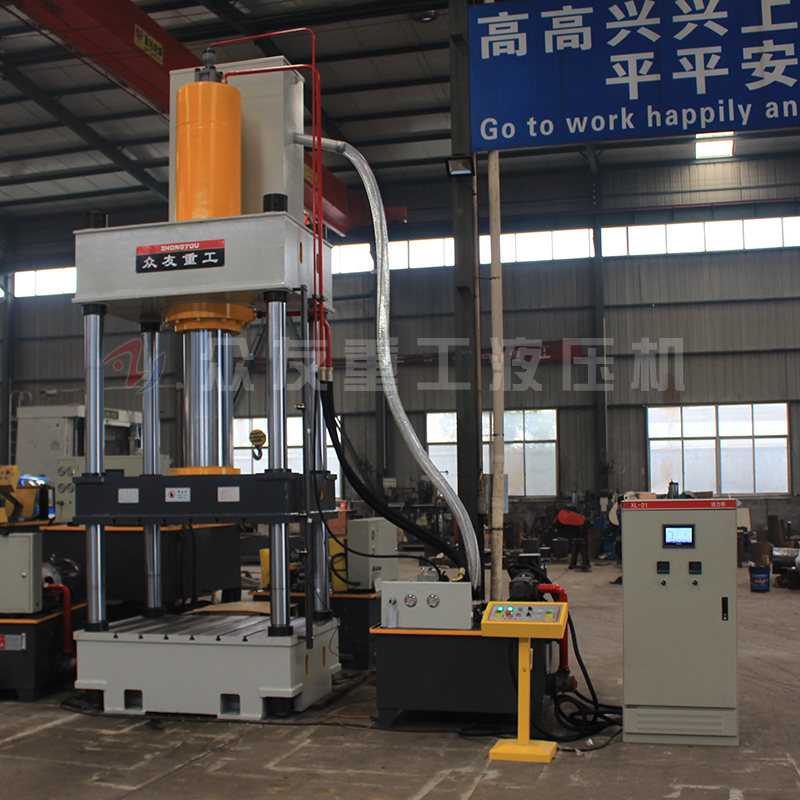

SMC制品成型压力机齿轮泵泄露途径

来源：众友重工发布时间：2020-12-16 10:53:27点击量： 0次

SMC制品成型压力机的齿轮和轴受到径向线不平衡力的作用，动作压力越高，径向线不平衡力越大，使泵壳体内壁产生偏磨损的同时，使轴承的磨损加剧，使轴承的寿命降低。为了减小径向的不平衡力的影响，经常采用减小排出通讯端口的方法，使排出室的压力从一个齿作用到两个齿的范围内时，同时适当地增大齿顶和泵壳体内壁之间的间隙，使齿顶不接触泵壳体内壁。

详情请咨询 13562463338 （微信同号）

可以补偿SMC制品成型压力机齿轮泵的端面间隙。当SMC制品成型压力机齿轮泵工作时，液压油从高压区域向低压区域有一定的泄漏。泄露有三种方法：
通过齿顶圆和泵体内孔间的径向间隙产生泄露，其泄漏量占总泄漏量的二成。
另一条是齿轮咬合处的泄露，其泄漏量很少，一般不予考虑。
第三个是齿轮端面和泵端大板块之间的轴向间隙，由于产生的轴向间隙泄漏，其泄漏路径多，所以密封长度短，泄漏量占总泄漏量的7-8成，是液压泵的主要泄漏路径，也是目前影响SMC制品成型压力机齿轮泵压力提高的主要原因，在齿轮泵的结构设计中必须采取措施予以解决。
SMC制品成型压力机齿轮泵的径向线力是由泵的出口压力油引导至齿轮轴上的浮动套筒的外侧的腔室，由液体压强力使套筒与齿轮的侧面紧密接触，从而能够消除间隙，来补偿齿轮侧面与套筒之间的磨损量。在泵启动时由弹簧来产生预紧力，以保证轴向间隙的密封。
