315t三梁四柱压漏粪板压力机 315吨四柱压力机
发布时间:2020-11-13 15:53:57点击量: 0 次
![](https://www.yalijivip.com/uploadfile/201113/1-2011131553303E.jpg)
![](/static/sucai51/images/left.gif)
![](/static/sucai51/images/right.gif)
![](/static/sucai51/picture/ewm1.jpg)

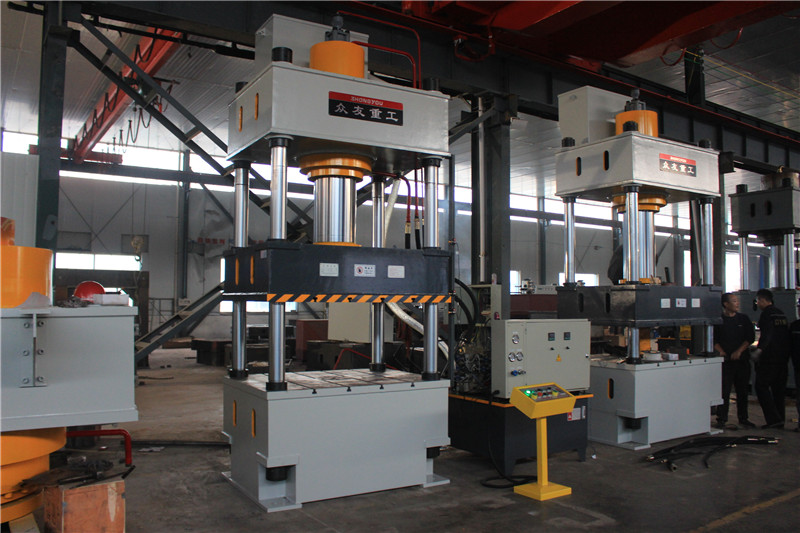

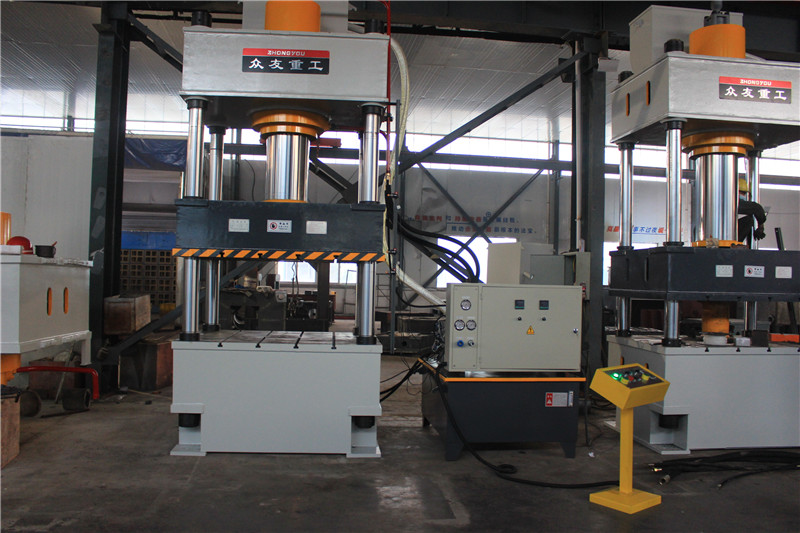

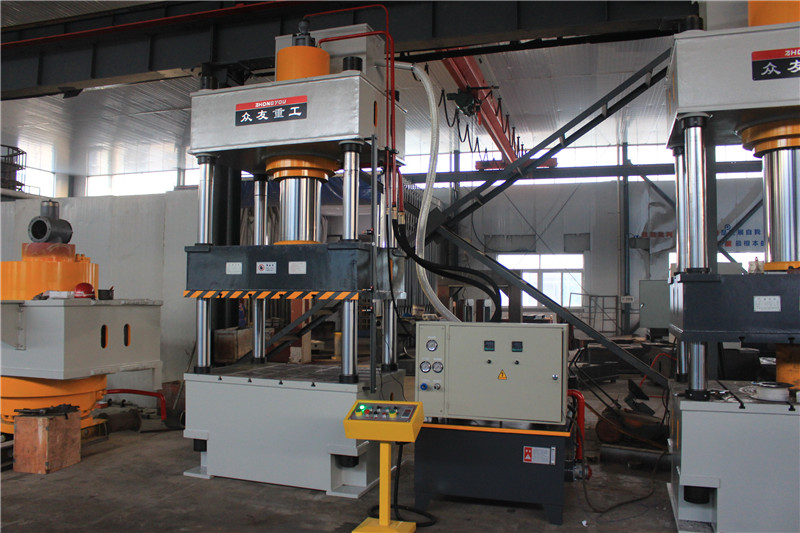

315t三梁四柱压漏粪板压力机主机采用三梁四柱式结构,具有操作简便、工作可靠,并可根据具体成型工艺要求增加相应的辅助装置,以适应较为复杂零件的生产。315t三梁四柱压漏粪板压力机结构简单经济实用,它由上横梁,滑块,工作台,立柱,主缸,液压动力系统及电器系统等部件组成。它的显著特点是工作空间宽敞,整机结构简单,工艺性较好。机身由上横梁,活动横梁,工作台和四根立柱组成,工作缸安装在上横梁内,活动横梁与工作缸的活塞联接成一整体,以立柱为导向做上下运动,并传递工作缸的内产生力量,对制件进行压力加工。油箱为钢板焊接结构,底部备有放油和排污的螺塞;插入式液压专用电机,降低车间噪音
机身结构

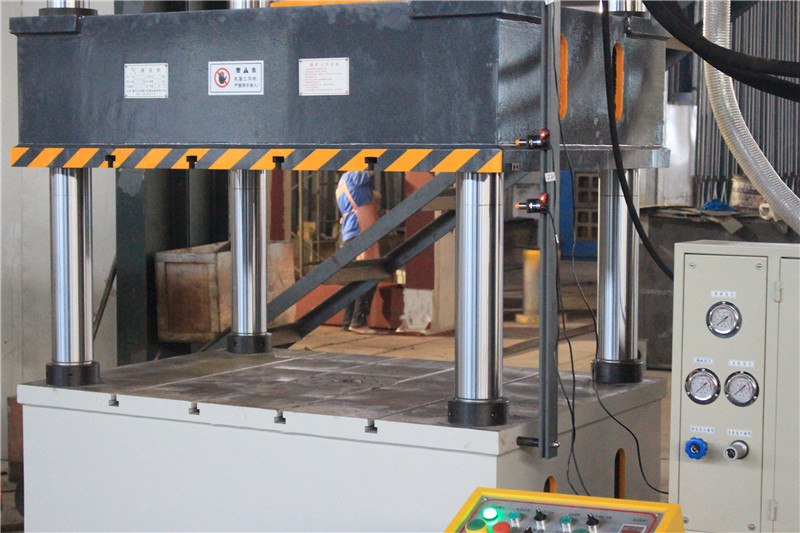

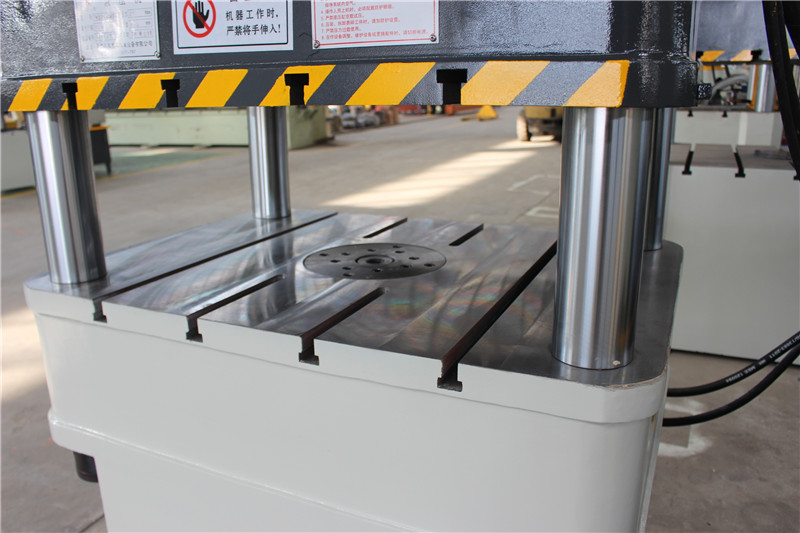

315t三梁四柱压漏粪板压力机采用三梁四柱式结构,上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架,机架精度靠调节螺母调整,具有良好的强度、刚度和精度保持性。同时上梁、工作台、滑块等大件为钢板焊接件,经计算机优化设计,其强度、刚性、结构、防变形性等均满足标准和使用要求,且有充裕的安全系数;采用二氧化碳气体保护焊加手工电弧焊焊接,焊接质量达到要求,通过物理震动处理消除内应力

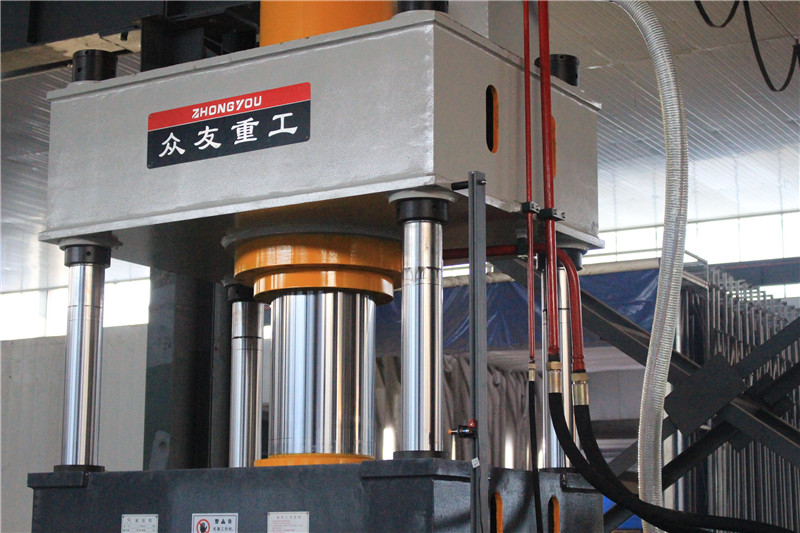

主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接,活塞头部之材料为铸铁,作导向用。活塞头部按有方向相反的YX型密封圈,在活塞杆上装有O型密封圈,将缸内分成两个油腔缸上装有导向套,导向套的外圆上装O型密封圈,借助法兰及螺栓锁紧,以保证缸口密封。在缸口法兰上装有防尘圈,以保证活塞杆的防尘
优质油缸 缸体为优质钢,采用优质密封圈,确保密封可靠
品牌插装阀 采用国内知名,品牌集成插装阀组,质量稳定可靠
自封过滤器 自封式过滤器,便于清洁,液压系统稳定性高
2、插装阀、电液比例阀的使用和独特的油路设计使液压系统完美无缺,即使在长期大负荷的情况下工作,系统也不会出现力不从心的现象
3、系统设计预泄荷装置,大程度消除了液压冲击
4、先进的快速装置,确保用户的生产需求
5、315t三梁四柱压漏粪板压力机电器部分采用进口PLC全自动控制系统,抗干扰能力强、故障率低
6、315t三梁四柱压漏粪板压力机机体采用整体钢结构,强度高,稳定性好,不需要安装地脚螺钉
YQ32系列三梁四柱压力机 | |||||||
项目 | 100T-A | 100T-B | 160T | 200T-A | 200T-A | 315T-A | 315T-B |
液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑块有效行程mm | 500 | 600 | 600 | 700 | 600 | 800 | 600 |
开口高度mm | 800 | 900 | 900 | 1200 | 900 | 1250 | 1000 |
工作台有效面积 | 630*550 | 750*700 | 660*600 | 1000*1000 | 800*800 | 1260*1160 | 800*800 |
空程下降速度mm/s | 100 | 100 | 100 | 100 | 100 | 120 | 120 |
压制速度mm/s | 5-10 | 5-15 | 5-10 | 5-10 | 5-10 | 8-15 | 8-15 |
回程速度mm/s | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
电机功率KW | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 22 | 15 |
顶出力t | 200 | 200 | 400 | 400 | 400 | 630 | 630 |
顶出行程mm | 200 | 200 | 200 | 220 | 220 | 300 | 300 |
YQ32系列三梁四柱压力机 | |||||||
项目 | 400T | 500T | 630t | 800T | 1000T | 1250t | 1600t |
液体压力Mpa | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
滑块有效行程mm | 800 | 900 | 900 | 1000 | 900 | 900 | 1000 |
最大开口高度mm | 1250 | 1500 | 1500 | 1800 | 1600 | 1600 | 1800 |
工作台有效面积 | 1260*1160 | 1400*1400 | 1600*1600 | 1500*1500 | 1500*1500 | 1800*1600 | 1600*1600 |
空程下降速度mm/s | 120 | 150 | 150 | 160 | 160 | 160 | 180 |
压制速度mm/s | 5-12 | 5-12 | 5-12 | 5-12 | 10 | 6-10 | 6-10 |
回程速度mm/s | 90 | 120 | 120 | 120 | 140 | 140 | 140 |
电机功率KW | 45 | 45 | 45 | 37*2 | 37*2 | 37*2 | 37*2 |
顶出力t | 630 | 1000 | 1000 | 1000 | 1000 | 1000 | 1600 |
顶出行程mm | 300 | 300 | 350 | 350 | 350 | 350 | 350 |
滕州众友重工机械设备有限公司是我国压力机、压力机专业生产企业之一, 公司拥有大型落地镗铣床、重型车床、铣床刨床等设备,工艺装备先进,专业生产常规压力机、四柱压力机、小型压力机、单臂压力机、多功能压力机、框式压力机、龙门压力机、卧式压力机、三梁四柱压力机各类压力机及汽保设备。公司与多家国有大型企业、独资合资及民营企业服务配套数十台,深受用户欢迎
1.关于质量,你们如何控制质量呢?
滕州众友重工机械设备有限公司有16年的压力机生产经验。整机检测合格后准予出厂。
2.关于交货货期
通常是3-60天。根据您的需求,量身定制压力机设计方案。
3.是否提供技术支持?
众友重工压力机,72小时内免费提供设计方案。
4.你们的产品有资质认证吗?
我们的产品我公司已通过国内ISO质量管理体系认证、欧盟CE认证、SGS等多项认证,拥有多项产品创新 专利及荣誉证书
5.滕州众友重工的优势
我们拥有自主厂房,自主品牌,16年的生产经验,完善的售前售后服务,工人生产经验丰富,原料源于 大品牌,产品质量有保障,价格优惠
6.滕州众友压力机厂家地址
山东省滕州市经济开发区兴业北路219号
联系我们:13562463338
※ 本网站的图片、价格仅供参考,具体以实物为准。欢迎来电来函咨询
