压力机缸筒为什么变形？

来源：众友重工发布时间：2021-02-03 16:53:13点击量： 0次

三梁四柱压力机缸筒变形在液压力作用下产生弹性变形，加大活塞与缸筒的间隙从而影响密封效果，而且缸筒变形使得活塞和活塞杆产生微小的位移，所以四柱油压机要在高压以上工作压力下计算缸简壁厚，不仅要校核强度而且要校核刚度，以便将弹性变形控制在允许的范围内。

计算三梁四柱压力机薄壁缸筒的弹性变形，应考虑圆周拉应力和轴向拉应力的双重作用，由于缸简比较薄，圆周方向的拉应力可视为均布应力，油压机厚壁缸简一般用于高压液压缸，根据虎克定律不能忽略径向液压力对弹性变形的影响，另外，四柱油压机在越高压条件下，缸筒有时会产生塑性变形，在汹混上升的情况下也会产生热变形。

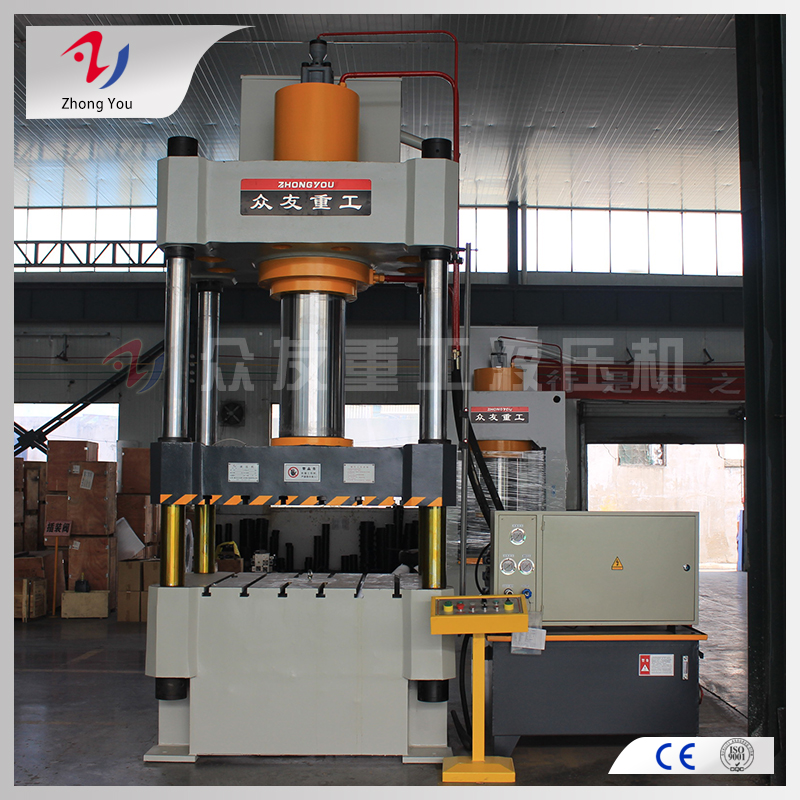

三梁四柱压力机上包括横梁、螺母、立柱、过渡齿轮、驱动装置、主动轮、从动轮、盖板、轴及油缸;立柱一端固定在四柱压力机工作台上，另一端穿过滑块和横梁并依端部的螺纹与螺母连接;螺母上的外齿轮与过渡齿轮啮合，过渡齿轮与从动轮啮合;
从动轮与主动轮啮合，主动轮连接在驱动装置上，四柱油压机的驱动装置安装在横梁上，油缸穿过横梁，并固定在横梁上，从动轮套在油缸的外固定套轴上，盖板紧固在横梁上，螺母置于横梁和盖板之间，按照生产及工艺要求，分别安装不同高度模具，通过控制电动机方式，可靠地自动实现不同开口尺寸，适应不同高度的模具安装。
