四柱压力机的重要组成部分是由哪几个组成的

来源：众友重工发布时间：2019-12-30 10:26:13点击量： 0次

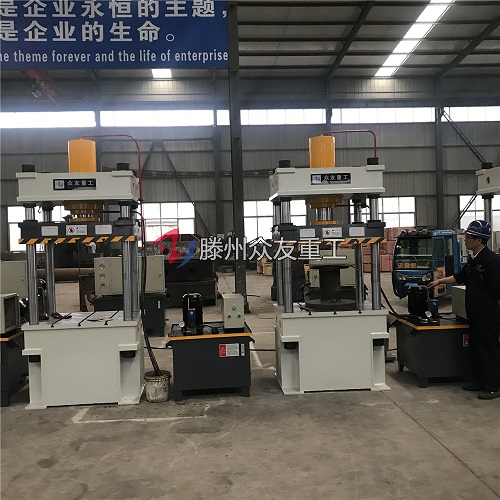

一般的四柱压力机结构包括有：三梁四柱结构、框架拉杆式结构和单柱立式结构等形式。其中单柱立式结构形式机架的四柱压力机刚度较低，一般只用于对轴类和套类零件进行校正、压装等工艺；框架拉杆式的四柱压力机，刚度非常好，有较高的精度，一般是对大中型薄板冲压件的模具进行研合加工、模具组合装配及模具修理；而三梁四柱四柱压力机，具有一定的刚度和易于调整，所以用途广泛，通用(万能)四柱压力机一般都采用这种机架结构。

因此，本设计决定采用类似于三梁四柱式的机架结构，由于本四柱压力机带有顶模缸装置，所以用多一个三梁四柱的结构来安装顶模缸，便变为五梁八柱式的结构。

机身结构由主油缸上横梁(固定横梁)、主油缸活动横梁、下横梁(工作台)、4根主立柱、顶模缸固定横梁、顶模油缸活动横梁、4根副立柱、圆螺母组装在一起，4根主立柱通过4个圆螺母固定在工作台上，主油缸上横梁由8个螺母固定在4根主立柱的顶部，主油缸以反装的形式装在横梁上；同样，4根副立柱通过4个圆螺母固定在工作台上，顶模油缸上横梁由8个螺母固定在4根副立柱的顶部，顶模油缸以反装的形式装在横梁上，并有足够的预紧力，保证工作时，螺母与上、下横梁不产生间隙和错移。
