200吨多功能四柱压力机 200T拉伸油压机

发布时间：2020-11-11 14:01:50点击量： 0 次

简介:三梁四柱压力机广泛适用于紧固件厂、汽车维修、五金行业、车件公司、矿业、电子元件、表带、首饰、灯饰、照明、手机外壳、泵业、电器设备等行业

产品介绍

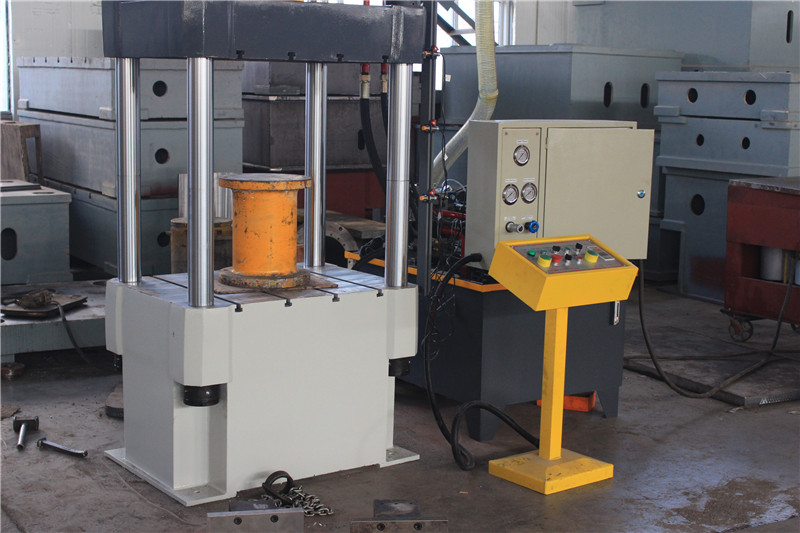

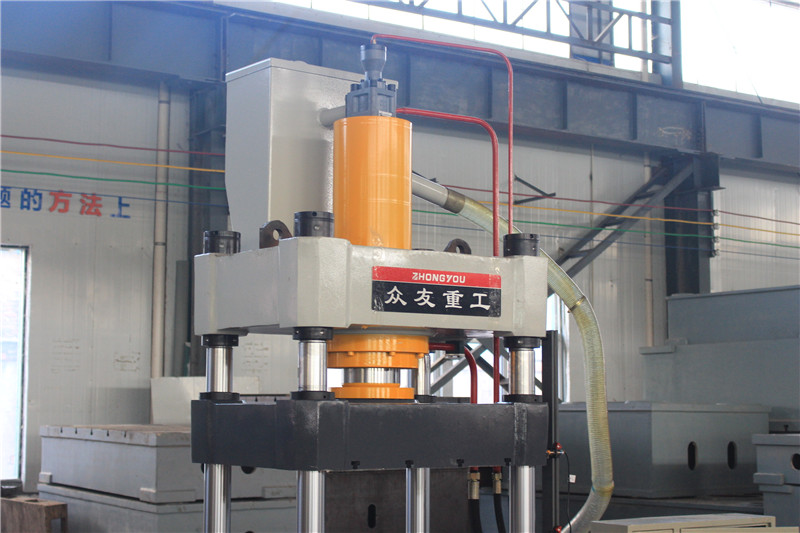

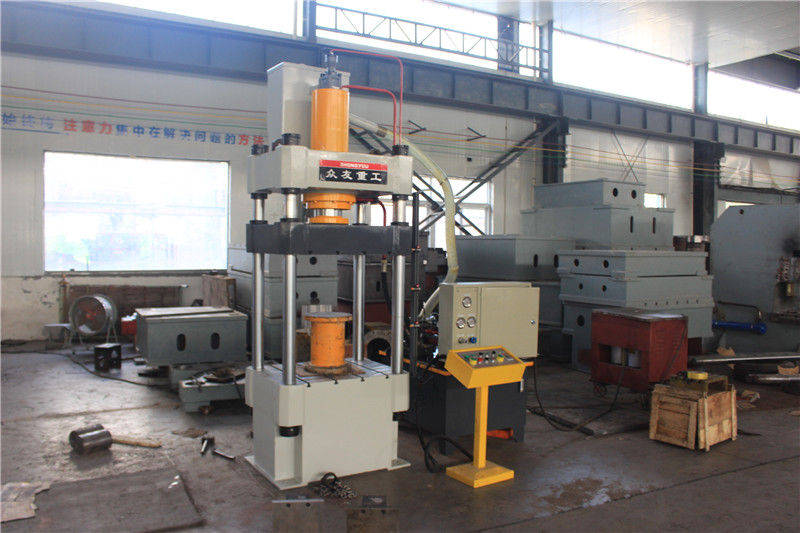

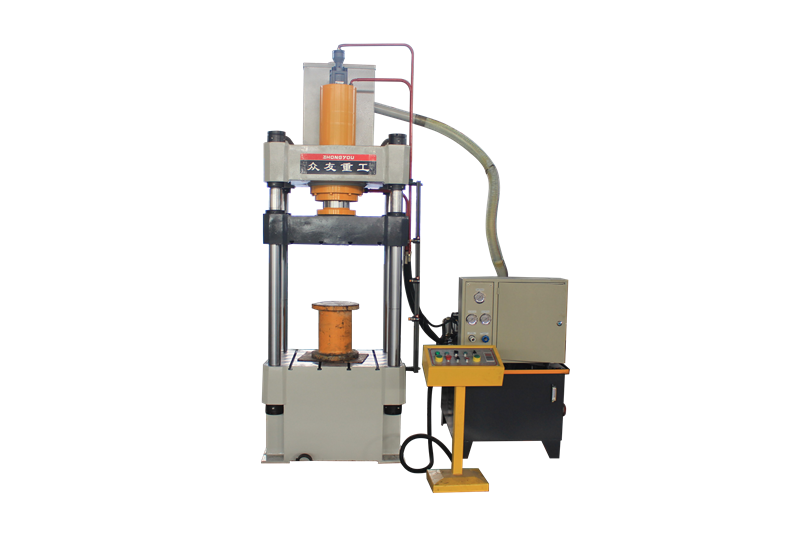

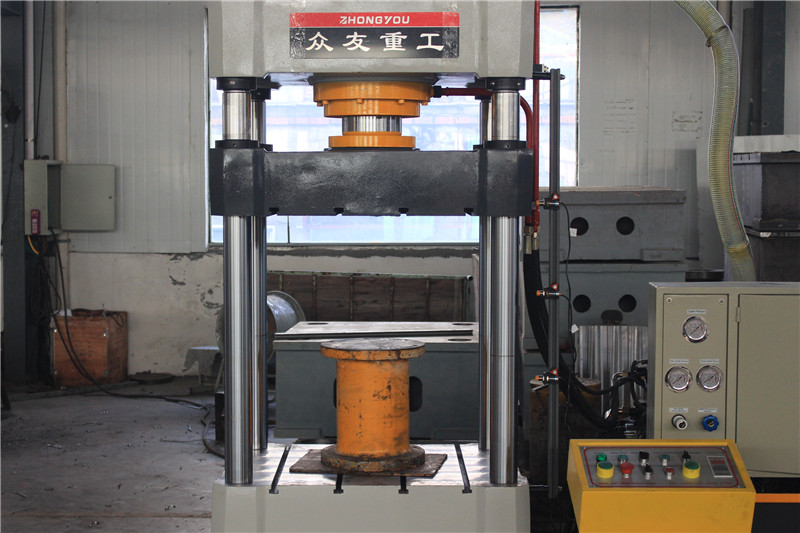

200吨多功能四柱压力机主机采用三梁四柱式结构，具有操作简便、工作可靠，并可根据具体成型工艺要求增加相应的辅助装置，以适应较为复杂零件的生产。三梁四柱压力机结构简单经济实用，它由上横梁，滑块，工作台，立柱，主缸，液压动力系统及电器系统等部件组成。它的显著特点是工作空间宽敞，整机结构简单，工艺性较好。机身由上横梁，活动横梁，工作台和四根立柱组成，工作缸安装在上横梁内，活动横梁与工作缸的活塞联接成一整体，以立柱为导向做上下运动，并传递工作缸的内产生力量，对制件进行压力加工

组成部分

200吨多功能四柱压力机由主机及控制机构两大部分组成，通过管路及电气装置联系起来构成整体。主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱、移动操纵台等组成

1、机身

主机，机身采用三梁四柱式结构：它由上、下横梁、滑块、工作台、立柱、主缸、液压动力系统及电器系统等部件组成

2、主缸

主缸缸体固定于台面。活塞下端用联结法兰、螺栓与滑块联接，活塞头部之材料为铸铁，作导向用。活塞头部按有方向相反的YX型密封圈，在活塞杆上装有O型密封圈，将缸内分成两个油腔缸上装有导向套，导向套的外圆上装O型密封圈，借助法兰及螺栓锁紧，以保证缸口密封。在缸口法兰上装有防尘圈，以保证活塞杆的防尘

3、液压站

液压泵由油箱、轴向柱塞泵、电动机、二通插装阀、滤油器、空气滤清器组成

油箱为Q235钢板焊接接件，前端装有压力表，以便观察压力和调节压力之用。在压力表支架下部装有液位计，以观察液位用。在油泵的吸油口装有吸油滤油器，以保证泵、液压系统的清洁。在油箱的面板上装有空气滤清器，以过滤空气

产品特点

1、本机采用液压传动，高度专业整体阀块，超大流量通径，使系统压力损失少,密封性能好
2、插装阀、电液比例阀的使用和独特的油路设计使液压系统完美无缺，即使在长期大负荷的情况下工作，系统也不会出现力不从心的现象
3、系统设计预泄荷装置，大程度消除了液压冲击
4、先进的快速装置，确保用户的生产需求
5、电器部分采用进口PLC全自动控制系统，抗干扰能力强、故障率低

6、机体采用整体钢结构，强度高，稳定性好，不需要安装地脚螺钉

YQ32系列三梁四柱压力机
项目	100T-A	100T-B	160T	200T-A	200T-A	315T-A	315T-B
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	500	600	600	700	600	800	600
开口高度mm	800	900	900	1200	900	1250	1000
工作台有效面积	630*550	750*700	660*600	1000*1000	800*800	1260*1160	800*800
空程下降速度mm/s	100	100	100	100	100	120	120
压制速度mm/s	5-10	5-15	5-10	5-10	5-10	8-15	8-15
回程速度mm/s	90	90	90	90	90	90	90
电机功率KW	5.5	5.5	7.5	7.5	7.5	22	15
顶出力t	200	200	400	400	400	630	630
顶出行程mm	200	200	200	220	220	300	300

YQ32系列三梁四柱压力机
项目	400T	500T	630t	800T	1000T	1250t	1600t
液体压力Mpa	25	25	25	25	25	25	25
滑块有效行程mm	800	900	900	1000	900	900	1000
最大开口高度mm	1250	1500	1500	1800	1600	1600	1800
工作台有效面积	1260*1160	1400*1400	1600*1600	1500*1500	1500*1500	1800*1600	1600*1600
空程下降速度mm/s	120	150	150	160	160	160	180
压制速度mm/s	5-12	5-12	5-12	5-12	10	6-10	6-10
回程速度mm/s	90	120	120	120	140	140	140
电机功率KW	45	45	45	37*2	37*2	37*2	37*2
顶出力t	630	1000	1000	1000	1000	1000	1600
顶出行程mm	300	300	350	350	350	350	350

滕州众友重工机械设备有限公司是我国压力机、压力机专业生产企业之一, 公司拥有大型落地镗铣床、重型车床、铣床刨床等设备，工艺装备先进,专业生产常规压力机、四柱压力机、小型压力机、单臂压力机、多功能压力机、框式压力机、龙门压力机、卧式压力机、三梁四柱压力机各类压力机及汽保设备。公司与多家国有大型企业、独资合资及民营企业服务配套数十台，深受用户欢迎

1.关于质量，你们如何控制质量呢?
滕州众友重工机械设备有限公司有16年的压力机生产经验。整机检测100%合格后准予出厂。
2.关于交货货期
通常是3-60天。根据您的需求，量身定制压力机设计方案。
3.是否提供技术支持?
众友重工压力机，72小时内免费提供设计方案。
4.你们的产品有资质认证吗？
我们的产品我公司已通过国内ISO质量管理体系认证、欧盟CE认证、SGS等多项认证，拥有多项产品创新专利及荣誉证书
5.滕州众友重工的优势
我们拥有自主厂房，自主品牌，16年的生产经验，完善的售前售后服务，工人生产经验丰富，原料源于大品牌，产品质量有保障，价格优惠
6.滕州众友压力机厂家地址
山东省滕州市经济开发区兴业北路219号
